Технические инструкции направляющих Push pull TELERAIL LIGHTSLIDE
Подбор телескопических направляющих
Грузоподъемность направляющих, указанная в таблицах технических характеристик изделий, это максимальное значение нагрузки, которая может воздействовать на пару направляющих в середине подвижных кареток, в полностью выдвинутом положении.
Скорость выдвижения
Максимальная скорость движения направляющей 0,2 м/с.
Смазка
В нормальных условиях окружающей среды рекомендуется обновлять смазку раз в полгода. При эксплуатации в среде с большим количеством загрязнений смазку требуется проводить
чаще. Дорожки качения и шарики в сепараторе смазываются литиевой смазкой мягкой консистенции. Рекомендуемая смазка: EFELE SG-311 или аналог.
Температура
Рабочий температурный диапазон направляющих от -10 до +40 °С.
Крепежные винты
Для монтажа направляющих рекомендуем использовать крепежные винты, согласно таблице ниже.
Антикоррозионная обработка
Направляющие и металлические сепараторы имеют цинковое покрытие. Шарики изготовлены из подшипниковой стали.

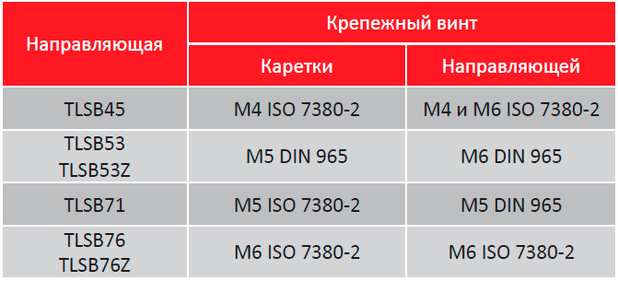

Таблица крепежных винтов для направляющих TELERAIL LIGHTSLIDE
Перечень направляющих: TLSB45, TLSB53, TLSB53Z, TLSB71, TLSB76, TLSB76Z

Рекомендации по монтажу направляющих Push pull TELERAIL LIGHTSLIDE
Для достижения оптимальных качеств работы, длительного срока службы и высокой жесткости необходимо использовать все доступные крепежные отверстия направляющей при ее монтаже. Направляющие следует устанавливать на жесткую несущую конструкцию. Направляющие не могут выполнять роль несущей конструкции.
Допуск параллельности монтажных поверхностей при установке пары направляющих не должен превышать 0,8 мм.
Все направляющие без блокиратора, кроме TLSB76, имеют съемную каретку. Для удобства монтажа можно отсоединить каретку от среднего элемента и установить компоненты направляющей отдельно. Для отсоединения каретки опустите рычаг с задней стороны каретки, когда направляющая находится в полностью выдвинутом положении, и вытащите каретку из сепаратора.
Направляющие TLSB53Z имеют разборную конструкцию. Для отсоединения каретки направляющей с блокиратором опустите рычаг блокиратора, когда направляющая находится в полностью выдвинутом положении, и вытащите каретку из сепаратора.
Штатные концевые упоры не предназначены для восприятия внешней нагрузки. Они имеют функцию удержания сепаратора и предотвращают самопроизвольную разборку. Для восприятия внешней нагрузки необходимо предусматривать дополнительные упоры.
Меры предосторожности: При использовании двух направляющих TLSB53Z под нагрузкой в выдвинутом положении не выдвигайте направляющие, опустив рычаг блокиратора. Поскольку направляющие с блокиратором имеют съемную каретку, нагрузка может упасть при дальнейшем выдвижении каретки.
