Направляющие TLN и TQN
Телескопические направляющие TLN и TQN обеспечивают высокую радиальную и осевую грузоподъемность. Разработаны для приложений с частым циклом работы, которые требуют минимального трения, а также плавного и стабильного перемещения без люфта.
Роликовые телескопические каретки серий «TLN» и «TQN» обладают многими из технологических преимуществ изделий более старших серий - например, такими, как упрочнённые направляющие или прочные резиновые ограничители хода - при этом имея упрощённую конструкцию, что делает их более привлекательными по цене и при этом - в том числе и благодаря хорошей грузоподъёмности - хорошо пригодными для применения в промышленности. Все модели серий предлагаются и в модификации «К», отличающейся повышенной коррозионной стойкостью, а также в вариантах с различной опциональной поверхностной обработкой.

Серия TLN
Направляющие серии «TLN» отличаются новаторской конструкцией, сочетающей в себе невысокую стоимость и передовые технологии. Благодаря использованию упрочнённых направляющих и среднего элемента S-образной формы, изделиями серии обеспечиваются плавные и беззазорные перемещения, и при этом изделия отличаются высокой грузоподъёмностью и малым прогибом под нагрузкой. Изделия также поставляются в модификации «НР», отличающейся наличием дополнительных роликов, позволяющих повысить грузоподъёмность на 40 – 50% без увеличения габаритов изделия.

Роликовые направляющие TLN

Роликовые направляющие TQN
Маркировка и расшифровка для направляющих «Telerace»

Пример маркировки TLN/TQN: TLND40-1010-CW; TQN40-1010-CR; TLNS30HP-690

Примечание по кодам заказа:
данные, относящиеся к вариантам «HP», «A», «FF» и «CC», заполняются только в случае необходимости.
Длины направляющих и длины хода всегда указываются в четырёхзначном формате. Недостающие позиции заполняются нулями.
Направляющая «TLQ» типоразмера «18» поставляется только в версии «FF» с кареткой, все отверстия в которой выполнены в виде сквозных отверстий.

Отличительные особенности

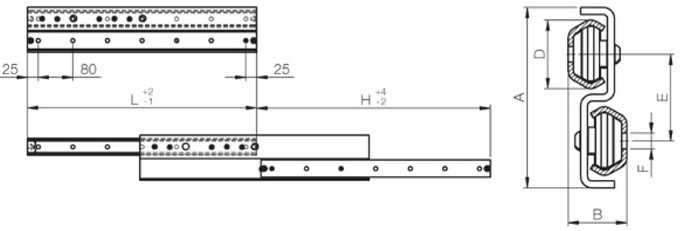

Вид в сечении TLN

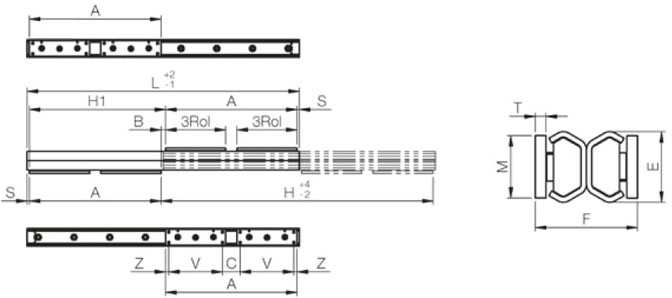

Вид в сечении TQN
Серия TLN
Крепёжные отверстия изделий «TLN» представляют собой проходные отверстия под стандартные винты с полукруглой головкой по «ISO 7380» или, в альтернативном варианте, под винты «Торкс» типа «40.VC-SP01» компании «Rollon», отличающиеся чрезвычайно малой высотой плоской головки.

Линейные направляющие Telerace TLN и TQN
ТипТипоразмерA (мм)B (мм)D (мм)E (мм)F (мм)Тип крепежных винтов
TLN307623,929,537Ø 6,5
KIT-40.VC-SP01.0510.ZB
М5 по ISO7380
40
10433,839,550
Ø 9
KIT-40.VC-SP01.0816.ZB
М8 по ISO7380
Технические характеристики
• Упрочнённые дорожки качения
Высокая устойчивость к механическим воздействиям, высокая грузоподъёмность, способность надёжно функционировать в условиях высокой частоты рабочих циклов
Длительный срок службы
Высокая устойчивость к коррозии, (применительно к дорожкам качения, успешно прошедшим испытания 120-часовым воздействием солевого тумана).
Изделия предлагаются в варианта INOX AISI304, TLAX,TQAX, которые, в свою очередь, могут поставляться и в модификации с электрополировкой, делающей изделия пригодными для эксплуатации под открытым небом.
Прочные резиновые ограничители хода, обеспечивающие демпфируемое перемещение среднего элемента
Тихое, быстрое и беззазорное перемещение
Антикоррозийная обработка: оксидационное химическое оксидирование с импрегнированием маслами на микроуровне.
Технология упрочняющего азотирования «ROLLON-NOX»/
Опциональные варианты обработки поверхности: «ROLLON e-coating», «ROLLON с-color», «ROLLON p-polishing»
Высокостойкий стальной профиль, изготовленный методом роликового профилирования.
Однорядные шарикоподшипники с уплотнениями «2Z» заправлены смазкой, рассчитанной на весь срок эксплуатации
Эксцентрические ролики для создания преднатяга
Настройкой преднатяга должно обеспечиваться плавное и беззазорное перемещение
Модификация
Характеристики
BASIC (базовый вариант)
Направляющие из стального профиля, изготовленного методом роликового профилирования, с патентованной обработкой «ROLLON-NOX»: глубоким азотированием и химическим оксидированием. Направляющие нарезаются на мерные длины после обработки, соответственно их торцы защищаются защитным спреем. Ролики выполнены из стали и упрочнены на всю глубину материала, тогда как S-образный средний элемент защищён чёрным эпоксидным покрытием «ROLLON e-coatting», наносимым электростатическим методом.
QКак базовый вариант «TLN», но с дополнительным чёрным покрытием «ROLLON e-coatting» направляющих. Такое покрытие существенно повышает их коррозионную стойкость (проверено выдерживанием в соляном тумане в течение не менее 700 часов). На дорожке качения, по которой обкатываются ролики, покрытие «ROLLON e-coatting» отсутствует - для этой цели на время нанесения покрытия эта дорожка специальным образом заклеивается. Сами дорожки качения имеют стандартное оксидное покрытие, а их защита от коррозии обеспечивается посредством их регулярного смазывания грязесъёмниками, имеющими встроенные заправленные смазкой фетровые элементы.
«CW» и «CR»
Аналогично базовому варианту, но окрашенные по технологии «ROLLON» в эстетичные белый (модификация «CW»), соответственно красный (модификация «CR») цвета. Технологией также обеспечивается высокая устойчивость к коррозии. Обработке подвергается вся поверхность направляющих за исключением дорожек качения. Последние защищаются от окисления чернением и слоем смазки. Также не подвергается обработке средний элемент.
Серия TQN
Направляющие серии «TQN» представляют собой компактные направляющие квадратного сечения, отличающиеся высокой грузоподъёмностью, соответственно способностью выдерживать существенные нагрузки как в осевом, так и в радиальном направлении, и, благодаря своей компактности и малому весу, наиболее хорошо пригодные для решения задач по реализации вертикальных перемещений. Изделия серии «TQN» включают с себя две одиночных направляющих, соединённых друг с другом для образования высокожёсткого Н-образного профиля, выполняющего функцию среднего элемента. Как и в изделиях серии «TLN», в изделиях серии «TQN» использованы двухрядные подшипники. Возможна нестандартная длина хода.

Нестандартные длины хода

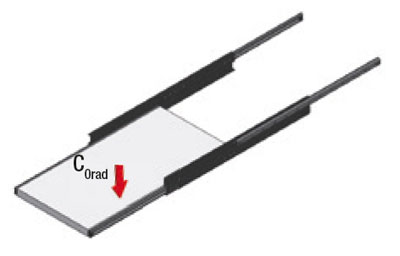

Каретки «TQN» предоставляют уникальную возможность изменения фактической длины «Н» хода под индивидуальные требования с использованием стандартных изделий. Это осуществляется путём простого изменения размера «А» для стационарных, соответственно размера «В» для подвижных кареток на размеры, отличные от указанных на данной странице условно-стандартных размеров. Уменьшением соответствующих размеров общая длина хода увеличивается, тогда как грузоподъёмность уменьшается, а их увеличением - наоборот, длина хода уменьшается, а грузоподъёмность увеличивается. Для точного определения грузоподъёмности при конкретной нестандартной длине хода просьба связываться со службой технической поддержки компании. В случаях воздействия нагрузки в радиальном направлении каретку надлежит устанавливать меткой «Up-side» вверх. На каретках, предназначенных для стационарного крепления к несущим конструкциям, имеется маркировка «Fix-sliders», тогда как на каретках, предназначенных к закреплению к ним полезной нагрузки, имеется маркировка «Mobile sliders». При парном использовании одну и ту же каретку можно устанавливать либо слева, либо справа – для этого достаточно лишь перевернуть каретку, следя за тем, чтобы (в случае, если на каретку будет воздействовать нагрузка в радиальном направлении) маркировка «Up-side» смотрела вверх.
Модификация
Характеристики
BASIC (базовый вариант)
Направляющие из стального профиля, изготовленного методом роликового профилирования, с патентованной обработкой «ROLLON-NOX»: глубоким азотированием и химическим оксидированием. Направляющие нарезаются на мерные длины после обработки, соответственно их торцы защищаются защитным спреем. Ролики выполнены из стали и упрочнены на всю глубину материала.
QКак базовый вариант «TQN», но с дополнительным чёрным покрытием «ROLLON e-coatting» направляющих. Такое покрытие существенно повышает их коррозионную стойкость (проверено выдерживанием в соляном тумане в течение не менее 700 часов). На дорожке качения, по которой обкатываются ролики, покрытие «ROLLON e-coatting» отсутствует - для этой цели на время нанесения покрытия эта дорожка специальным образом заклеивается. Сами дорожки качения имеют стандартное оксидное покрытие, а их защита от коррозии обеспечивается посредством их регулярного смазывания грязесъёмниками, имеющими встроенные заправленные смазкой фетровые элементы.
«CW» и «CR»
По аналогии с базовым вариантом, но с направляющими и средним элементом, окрашенными по технологии «ROLLON c-color». Под запрос изделия могут поставляться в модификации «РС», с направляющими и средним элементом (за исключением дорожек качения), имеющими цветное порошковое покрытие - красное («PCR») или белое («PCW»).
Telerace серия TLN

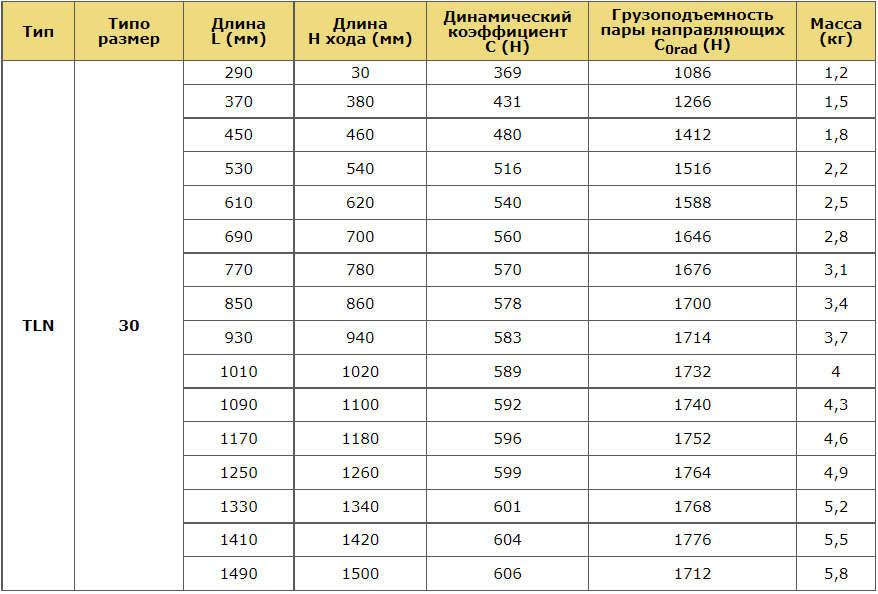

TLN типоразмер 30

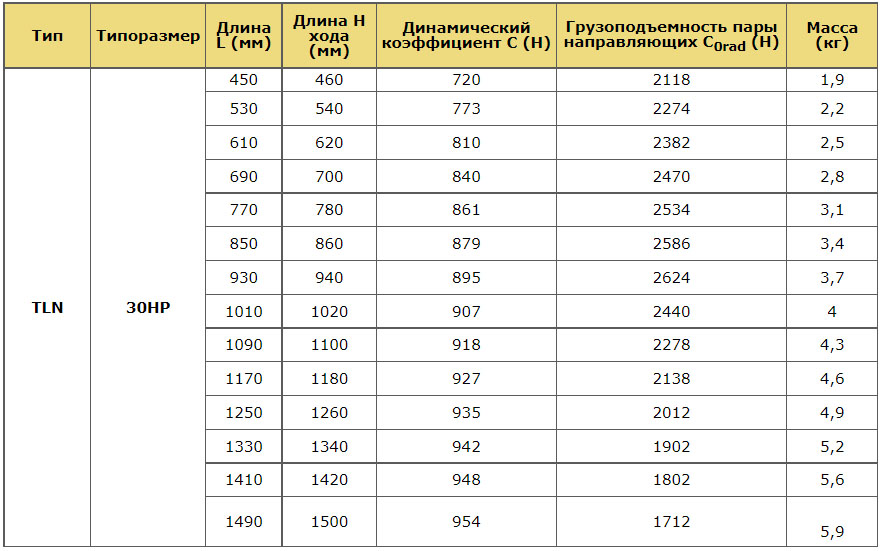

TLN типоразмер 30 НР

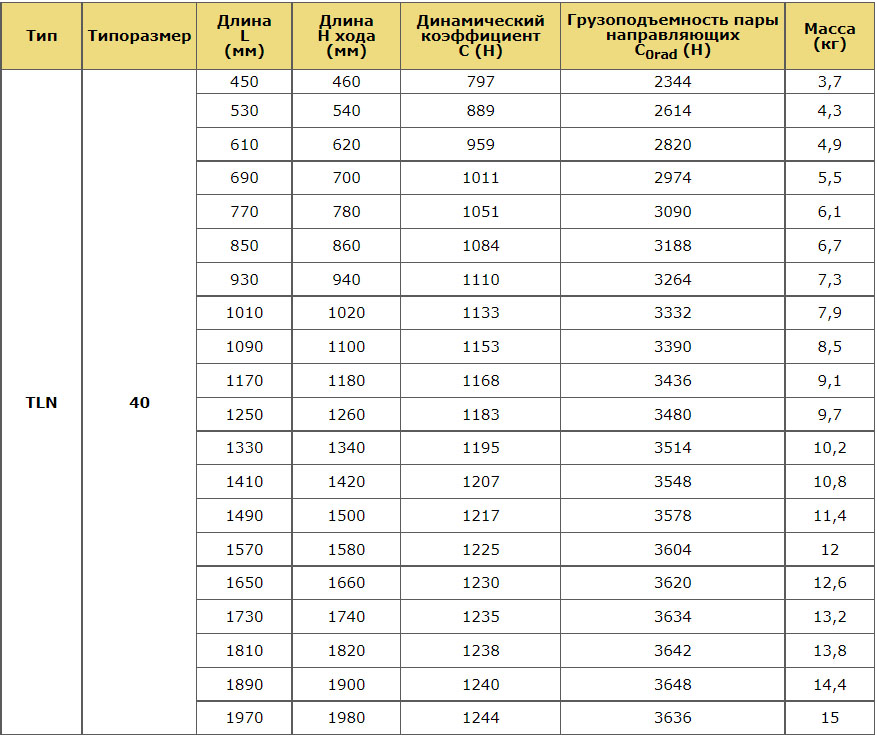

TLN типоразмер 40

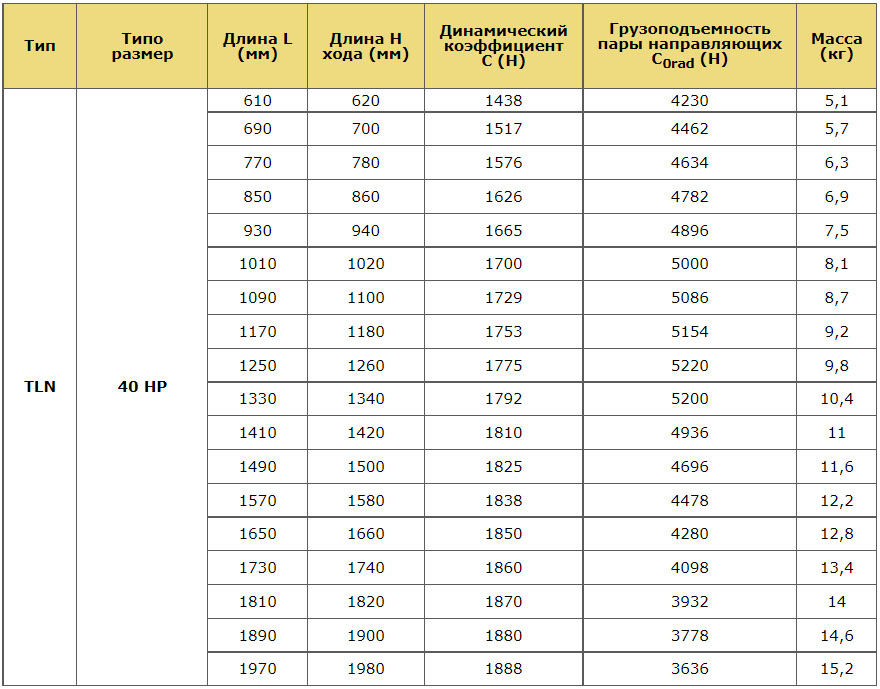

TLN типоразмер 40 НР


Telerace серия TQN

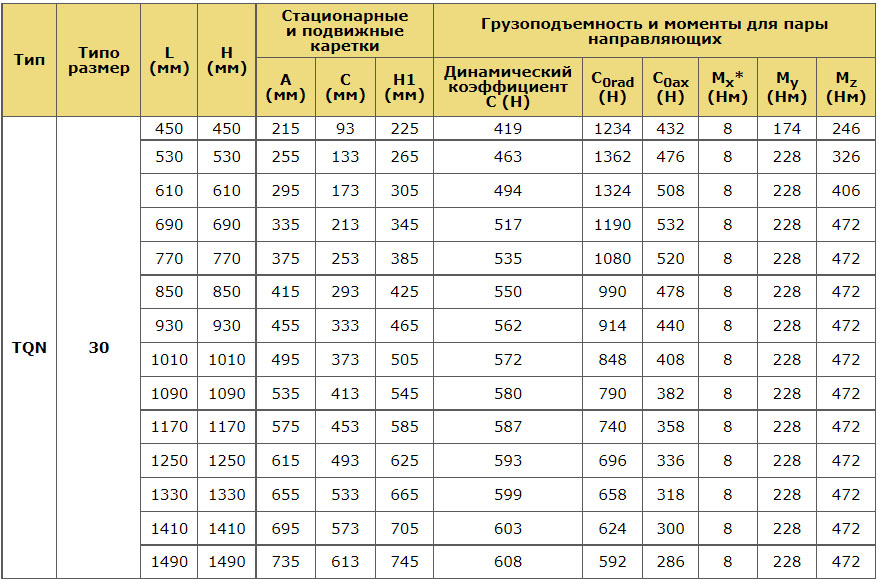

TQN типоразмер 30

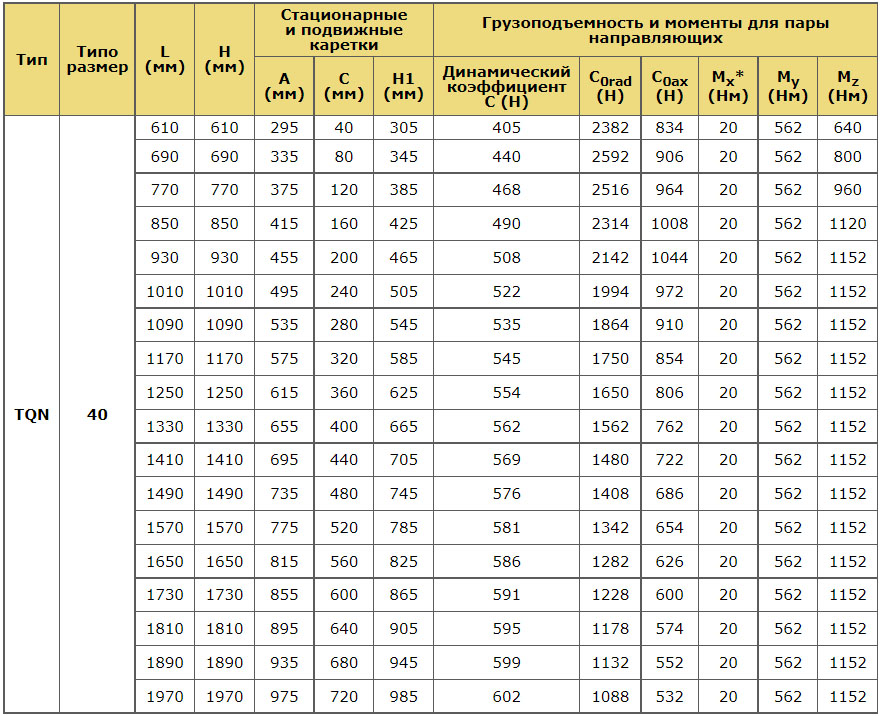

TQN типоразмер 40
