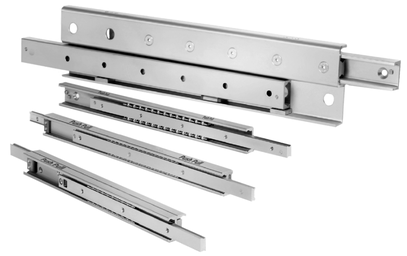

Конструкция телескопических направляющих Push pull TELERAIL
Телескопические направляющие полного и частичного выдвижения выполнены из стального холоднотянутого профиля. Разнообразие формы среднего элемента позволяет находить подходящее решение для всех применений.
Преимущества направляющих Push pull TELERAIL:
• Высокая грузоподъемность
• Высокая механическая жесткость
• Плавный ход под максимальной нагрузкой
• Компактная конструкция
• Долговечность
Применение направляющих Push pull TELERAIL:
• Железнодорожный транспорт: выдвижные аккумуляторных блоков, дверные системы
• Строительство и машиностроение: раздвижные элементы корпусов, защитные двери
• Логистика: элементы захватного механизма
• Автомобилестроение
• Упаковочное оборудование
• Пищевая промышленность
Эксплуатационные характеристики направляющих Push pull TELERAIL:
• Шарики изготовлены из закаленной подшипниковой стали;
• Максимальная скорость хода 0,8 м/с;
• Температурный диапазон от –60 до +120 °С;
• Цинковое покрытие направляющих, кареток и сепаратора.
Виды направляющих TELERAIL
Направляющая TB TELERAIL Push pull
Направляющая частичного выдвижения, 50% от длины в сложенном положении. Состоит из С-образного профиля, каретки и шарикового сепаратора с телами качения. Отличается своей компактностью и жесткостью. Это самая грузоподъемная серия телескопических направляющих.
Направляющая TXB TELERAIL Push pull
Состоит из двух направляющих TB, увеличивая ход до 100% от длины в сложенном положении. Компактность конструкции в сочетании с высокой грузоподъемностью и малым прогибом делает ее универсальным решением для большинства задач.

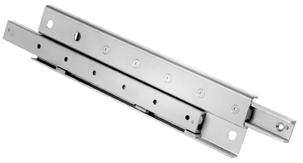

Направляющая TSB TELERAIL Push pull
Телескопическая направляющая полного выдвижения состоит из двух направляющих TB, соединенных жестким S-образным профилем. Такая конструкция обеспечивает высокую грузоподъемность и уменьшает прогиб до минимальных значений при полном выдвижении. Доступны модификации с фиксатором в закрытом положении и двухсторонним ходом.

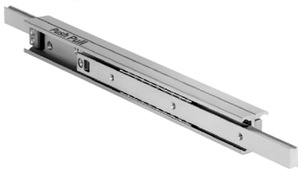

Направляющая TLXB TELERAIL Push pull
Телескопическая направляющая полного выдвижения с единым средним элементом двутаврового сечения. Доступно два стандартных шаблона крепежных отверстий.
Примечания: Рекомендуется использование внешних упоров; У моделей TSB...Z существуют право- и левосторонние исполнения.
Вид изделий Push pull TELERAIL в сечении

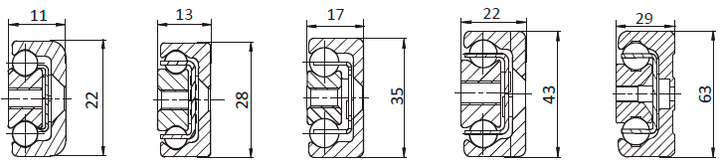

Направляющие частичного выдвижения TB

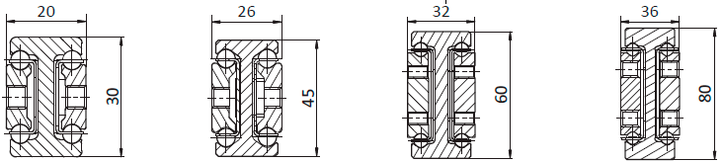

Направляющие полного выдвижения TLXB

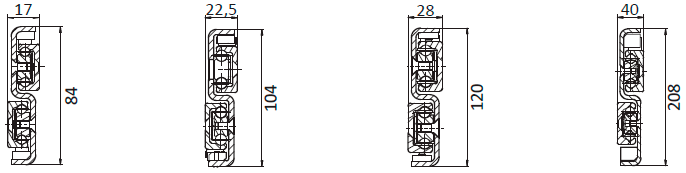

Направляющие полного выдвижения TSB

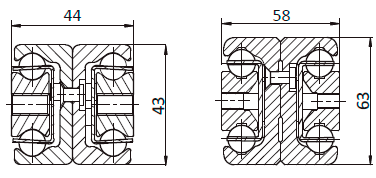

Направляющие полного выдвижения TXB
