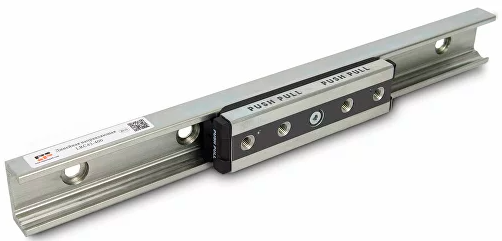

Конструкции роликовых направляющих LR и LUR Push pull серии COMPACT
Благодаря С-образному профилю двух видов, LR и LUR, и стальной роликовой каретке система имеет высокую жесткость и подходит для самых требовательных применений с точки зрения грузоподъемности, динамики и условий окружающей среды. Профили направляющих изготовлены из оцинкованной холоднотянутой углеродистой стали. Другие виды обработки доступны в качестве дополнительной опции. Поверхности дорожек качения могут подвергаться закалке с последующей шлифовкой. Комбинация направляющих LR + LUR может компенсировать осевое отклонение до 3,9 мм.
Применения направляющих Push pull:
• Металлорежущее оборудование
• Медицинское оборудование
• Упаковочное оборудование
• Роботы и манипуляторы
• Системы автоматизации
• Транспортно-перегрузочные системы
• Промышленное оборудование:
перемещение компонентов, защитных
дверей, панелей управления.
Преимущества направляющих LR и LUR COMPACT:
• Высокая жесткость
• Компактный размер
• Высокие радиальные и осевые нагрузки
• Защита от загрязнений
• Компенсация погрешности монтажа в
осевом направлении
• Высокие скорости рабочего хода
• Широкий диапазон рабочих температур
Эксплуатационные характеристики направляющих LR и LUR
• Доступные типоразмеры направляющих LR и LUR: 28, 35, 43, 63
• Максимальная рабочая скорость: 9 м/с (для 63-го типоразмера)
• Максимальное ускорение: 20 м/с² (в зависимости от применения)
• Максимальная грузоподъемность каретки в радиальном направлении: 15000 Н
• Диапазон рабочих температур: от -40 до +120 °C; краткосрочно до +150 °C
• Диапазон стандартных длин направляющих: 240...3600 мм с шагом 80 мм
• Максимальная длина единого профиля для 28-го типоразмера 3040 мм
• Материал направляющих и корпусов кареток: сталь
• Материал роликов: подшипниковая сталь
• Шероховатость дорожек качения направляющих Ra1,6
• Направляющие и корпусы кареток имеют цинковое покрытие
Сочетание направляющих LR и LUR
Использование базовых направляющих в сочетании с вспомогательными позволяет компенсировать погрешность монтажа.
Направляющая LR
Направляющая LUR
Базовая направляющая, используется для восприятия основных нагрузок, действующих в радиальном и осевом направлениях.
Вспомогательная направляющая с горизонтальными дорожками качения для восприятия только радиальных нагрузок.
Конструктивные элементы направляющих LR и LUR
Стальная каретка типа V
Прочная стальная каретка с оцинкованным корпусом, роликами, грязесъемниками с войлочными вставками, боковым уплотнением и защитной лентой. В стандартном исполнении имеет от трех до шести роликов. Каретка подходит для обоих типов направляющих: LR и LUR.
Стальная каретка типа Н
Крепежные отверстия каретки H расположены перпендикулярно осям роликов. В стандартном исполнении имеет три ролика. Доступны конфигурации с пятью роликами, в зависимости направления и расположения нагрузки.
Ролик для кареток типа V и H
Ролики представляют собой двухрядные шариковые подшипники, обеспечивающие высокую грузоподъемность как в радиальном, так и в осевом направлении. Увеличенная грузоподъемность с сохранением стандартных габаритных размеров.
Грязесъемники для кареток типа V и H
Торцевые грязесъемники кареток с интегрированными скребками имеют войлочные вставки пропитанные смазкой, а также обладают возможностью самоцентрирования относительно корпуса каретки, таким образом войлочная вставка всегда находится в контакте с дорожкой качения и обеспечивает идеальное смазывание.
Двухрядный шариковый подшипник для роликов типа V и H
В зависимости от формы профиля и соответственно количества точек контакта с дорожками качения бывают 3 типов: V-образные с двумя точками, цилиндрические с бортами и цилиндрические с одной.
Соединительное устройство для направляющих LR и LUR
Соединительные устройства служат для точной стыковки устанавливаемых последовательно направляющих при их монтаже, что важно для обеспечения беспроблемного перемещения каретки через стык направляющих.
