Размеры и грузоподъемность направляющих TB Push pull TELERAIL

Направляющие TB

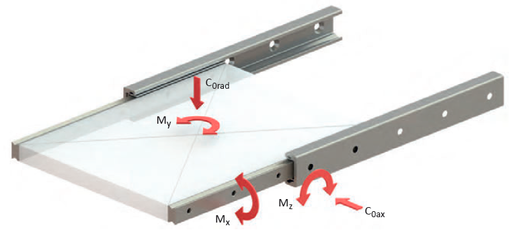

Грузоподъемность направляющих TB TELERAIL Push pull
Грузоподъемность направляющих TB TELERAIL Push pull2

Таблица грузоподъемности направляющих TB22 TELERAIL
Таблица грузоподъемности направляющих TB22 TELERAIL Push pull

Таблица грузоподъемности направляющих TB28 TELERAIL
Таблица грузоподъемности направляющих TB28 TELERAIL Push pull

Таблица грузоподъемности направляющих TB35 TELERAIL
Таблица грузоподъемности направляющих TB35 TELERAIL Push pull

Таблица грузоподъемности направляющих TB43 TELERAIL
Таблица грузоподъемности направляющих TB43 TELERAIL Push pull

Таблица грузоподъемности направляющих TB63 TELERAIL
Таблица грузоподъемности направляющих TB63 TELERAIL Push pull
(1) Грузоподъемность и моменты для пары направляющих
(2) Значение Mx относится к одной направляющей

Крепежные отверстия направляющих TB TELERAIL
Для получения доступа ко всем крепежным отверстиям удалите стопорный винт.
Стопорный винт TELERAIL Push pull
Телескопические направляющие TELERAIL Push pull
Таблица крепежных отверстий для направляющих TB TELERAIL
Перечень направляющих: TB22, TB28, TB35, TB43, TB63
таблица крепежных отверстий для направляющих TELERAIL Push pull
(1) Крепежные отверстия с зенковкой типа V под винты с потайной головкой по DIN 7991.
(2) Крепежные отверстия с цилиндрической зенковкой типа C под винты по DIN 7984.

Направляющие TХB

Направляющие TXB TELERAIL Push pull
направляющие TXB TELERAIL Push pull

Таблица грузоподъемности направляющих TXB TELERAIL
Перечень направляющих: TXB22, TXBV22, TXBM22

Таблица грузоподъемности направляющих TXB TELERAIL
Перечень направляющих: TXB28, TXBV28, TXBM28
Таблица грузоподъемности направляющих TXB TELERAIL
Таблица грузоподъемности направляющих TXB28 TELERAIL

Таблица грузоподъемности направляющих TXB TELERAIL
Перечень направляющих: TXB43, TXBV43, TXBM43
Таблица грузоподъемности направляющих TXB43 TELERAIL

Таблица грузоподъемности направляющих TXB63 TELERAIL
Таблица грузоподъемности направляющих TXB63 TELERAIL
(1) Грузоподъемность пары направляющих

Крепежные отверстия направляющих TXB TELERAIL

Для получения доступа ко всем крепежным отверстиям удалить стопорный винт
стопорный винт направляющих TXB TELERAIL Push pull
Телескопические направляющие TELERAIL Push pull txb
Таблица крепежных отверстий для направляющих TELERAIL
Перечень направляющих: TXB22, TXB28, TXB35, TXB43, TXB63, TXBV22, TXBV28, TXBV35, TXBV43, TXBM22, TXBM28, TXBM35, TXBM43
таблица крепежных отверстий для направляющих TXB TELERAIL
(1) Крепежные отверстия с зенковкой типа V под винты с потайной головкой по DIN 7991. Все типоразмеры направляющих TXB по умолчанию изготавливаются с резьбовыми отверстиями.

TXB...D с синхронизирующим диском

Синхронизирующий диск направляющих TXB TELERAIL Push pull
Синхронизирующий диск направляющих TXB TELERAIL Push pull2
Синхронизирующий диск в среднем элементе предназначен для обеспечения последовательного выдвижения направляющих при перемещении в противоположное направление. Эта специальная версия производится для размеров 28 35 43 63. Эта версия основана на серии TXB.

Таблица грузоподъемности направляющих TXB TELERAIL
Перечень направляющих: TXB28D, TXBV28D, TXBM28D
Таблица грузоподъемности направляющих TXB28d TELERAIL

Таблица грузоподъемности направляющих TXB TELERAIL
Перечень направляющих: TXB63D, TXBV63D, TXBM63D
Таблица грузоподъемности направляющих TXB63d TELERAIL

Таблица грузоподъемности направляющих TXB TELERAIL
Перечень направляющих: TXB43D, TXBV43D, TXBM43D

Таблица грузоподъемности направляющих TXB63D TELERAIL
Таблица грузоподъемности направляющих TXB43d TELERAIL
Таблица грузоподъемности направляющих TXB63d TELERAIL
(1) Грузоподъемность пары направляющих

Крепежные отверстия направляющих TXB...D TELERAIL
(1) Крепежные отверстия с зенковкой под винты с потайной головкой DIN 7991
крепежные отверстия для направляющих TXBD TELERAIL Push pull
Таблица крепежных отверстий для направляющих TELERAIL
Перечень направляющих: TXB28D, TXB35D, TXB43D, TXB63D
Таблица крепежных отверстий для направляющих TXBD TELERAIL Push pull
Для типоразмеров 28, 35 и 43 доступно три варианта крепежных отверстий:
• вариант TXB с резьбовыми отверстиями;
• вариант TXBV с отверстиями c зенковкой;
• комбинированный вариант TXBM.
Типоразмер 63 доступен только с резьбовыми крепежными отверстиями.

Направляющие TSB

Направляющие TSB TELERAIL Push pull
Направляющие TSB TELERAIL Push pull2

Таблица грузоподъемности направляющих TSB28 TELERAIL

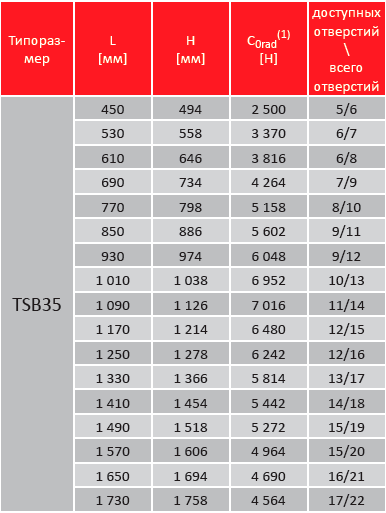

Таблица грузоподъемности направляющих TSB35 TELERAIL
Таблица грузоподъемности направляющих TSB28 TELERAIL
Таблица грузоподъемности направляющих TSB35 TELERAIL

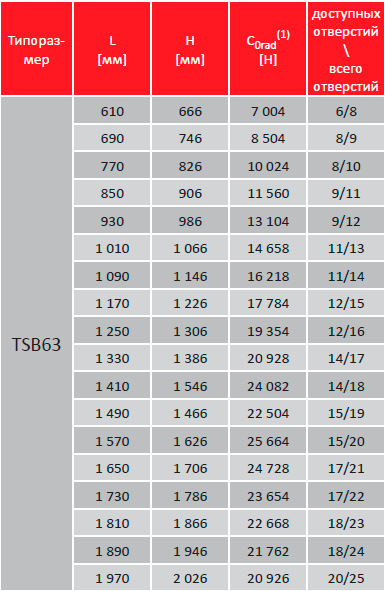

Таблица грузоподъемности направляющих TSB63 TELERAIL

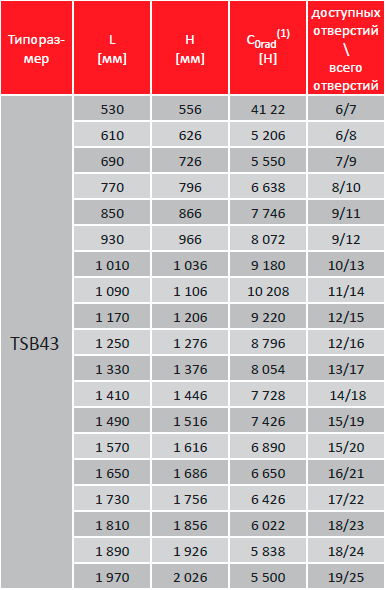

Таблица грузоподъемности направляющих TSB43 TELERAIL
Таблица грузоподъемности направляющих TSB63 TELERAIL
Таблица грузоподъемности направляющих TSB43 TELERAIL
(1) Грузоподъемность пары направляющих

Крепежные отверстия направляющих TSB

Таблица крепежных отверстий направляющих TSB TELERAIL
Перечень направляющих: TSB28, TSB35, TSB43, TSB63
Таблица крепежных отверстий направляющих TSB TELERAIL

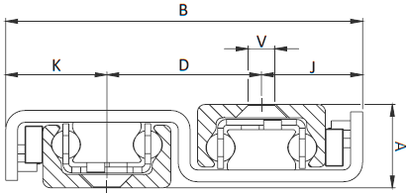

Направляющие TSB TELERAIL push pull чертеж
(1) Крепежные отверстия с зенковкой под винты с потайной головкой DIN 7991

TSB...D с двухсторонним выдвижением


Таблица грузоподъемности направляющих TSB28D TELERAIL

Таблица грузоподъемности направляющих TSB35D TELERAIL

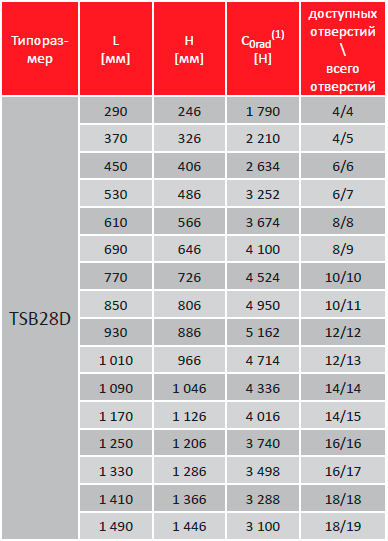

Таблица грузоподъемности направляющих TSB28D TELERAIL push pull

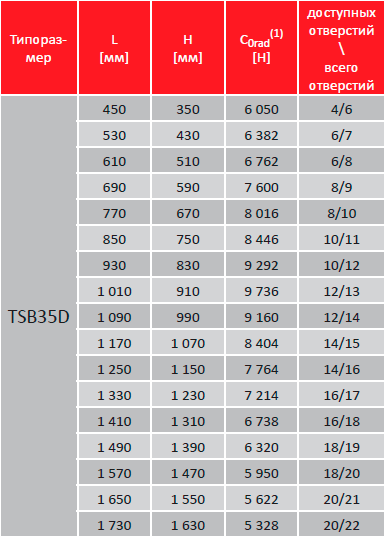

Таблица грузоподъемности направляющих TSB35D TELERAIL push pull

Таблица грузоподъемности направляющих TSB43D TELERAIL

Таблица грузоподъемности направляющих TSB63D TELERAIL
Таблица грузоподъемности направляющих TSB43D TELERAIL push pull

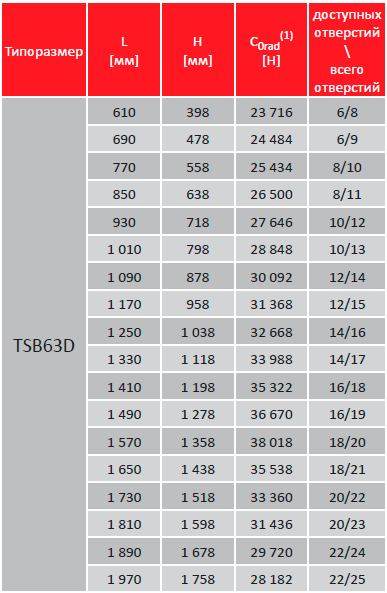

Таблица грузоподъемности направляющих TSB63D TELERAIL push pull
(1) Грузоподъемность пары направляющих

Крепежные отверстия направляющих TSBD

Таблица крепежных отверстий направляющих TSBD TELERAIL
Перечень направляющих: TSB28D, TSB35D, TSB43D, TSB63D
Таблица крепежных отверстий направляющих TSBD TELERAIL

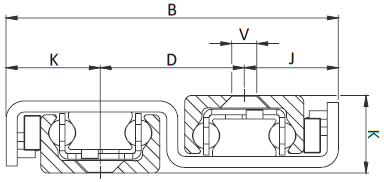

Направляющие TSBD TELERAIL push pull чертеж
(1) Крепежные отверстия с зенковкой под винты с потайной головкой DIN 7991
TSB...Z с фиксатором в закрытом положении

Направляющая TSB...Z с фиксацией хода конструктивно аналогична модели TSB. У этих моделей одинаковые параметры грузоподъемности, размеры сечения и присоединительные размеры. Длина направляющей в данном исполнении больше длины обычной TSB. В большинстве применений одна такая направляющая используется в паре со стандартной TSB для предотвращения случайного выкатывания большой нагрузки.
TSBZ с фиксатором в закрытом положении TELERAIL push pull
TSBZ с фиксатором в закрытом положении TELERAIL push pull L
TSBZ с фиксатором в закрытом положении TELERAIL push pull R
TSBZ с фиксатором в закрытом положении TELERAIL push pull чертеж
У модели TSB...Z есть право- и левостороннее исполнения. Максимальная нагрузка на блокиратор в закрытом положении обозначена как Fmax.

Таблица нагрузки на блокиратор TELERAIL: TSB28Z, TSB35Z, TSB43Z
Таблица нагрузки на блокиратор TELERAIL push pull
(1) На один блокиратор

Направляющие TLXB

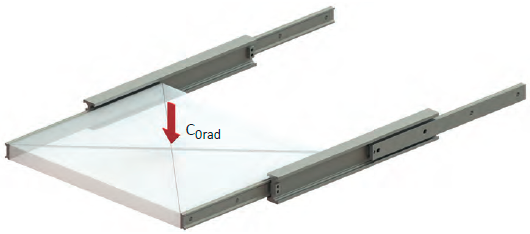

Направляющие TLXB TELERAIL push pull

Направляющая TLXB30
Направляющие TLXB TELERAIL push pull чертеж

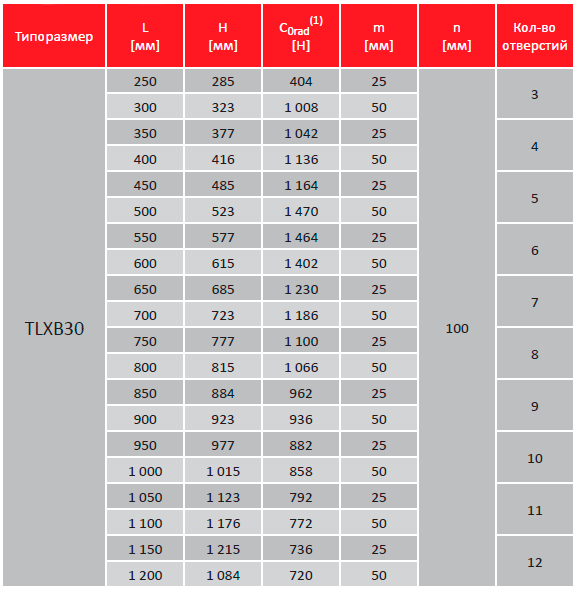

Таблица грузоподъемности направляющих TLXB30 TELERAIL

Направляющая TLXB45
направляющие tlxb45 TELERAIL push pull чертеж
Таблица грузоподъемности направляющих TLXB45 TELERAIL
Таблица грузоподъемности направляющих TLXB30 TELERAIL push pull
Таблица грузоподъемности направляющих TLXB45 TELERAIL push pull
(1) Грузоподъемность пары направляющих

TLXB45 V2
направляющие tlxb45v2 TELERAIL push pull чертеж
Таблица грузоподъемности направляющих TLXB45 V2 TELERAIL

Направляющая TLXB30 V2
направляющие tlxb30v2 TELERAIL push pull чертеж
Таблица грузоподъемности направляющих TLXB30 V2 TELERAIL
Таблица грузоподъемности направляющих TLXB45v2 TELERAIL push pull
Таблица грузоподъемности направляющих TLXB30v2 TELERAIL push pull
(1) Грузоподъемность пары направляющих

Крепежные отверстия направляющих TLXB

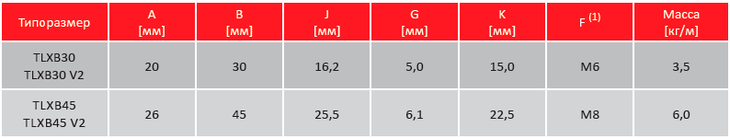

Таблица крепежных отверстий направляющих TLXB TELERAIL
Перечень направляющих: TLXB30, TLXB30 V2, TLXB45, TLXB45 V2
Таблица крепежных отверстий направляющих TLXB TELERAIL push pull

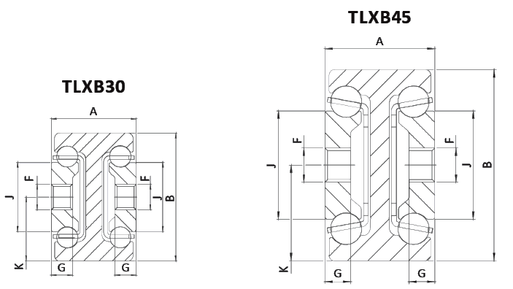

Направляющие TLXB TELERAIL push pull чертеж
(1) В виде специального исполнения доступны крепежные отверстия с зенковкой
TLXB60


Таблица грузоподъемности направляющих TLXB60 TELERAIL

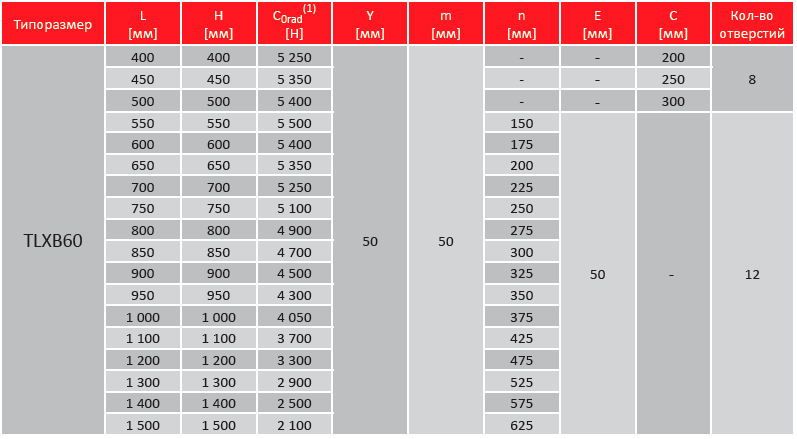

Таблица грузоподъемности направляющих TLXB60  TELERAIL push pull
Таблица грузоподъемности направляющих TLXB80 TELERAIL
Таблица грузоподъемности направляющих TLXB80  TELERAIL push pull

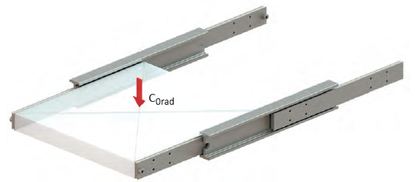

Нарпавляющие tlxb60 TELERAIL push pull
(1) Грузоподъемность пары направляющих

Крепежные отверстия направляющих TLXB TELERAIL

Крепежные отверстия для направляющих TLXB TELERAIL Push pull
Таблица крепежных отверстий направляющих TLXB60 и TLXB80 TELERAIL
Таблица крепежных отверстий направляющих TLXB60 и TLXB80 TELERAIL push pull
