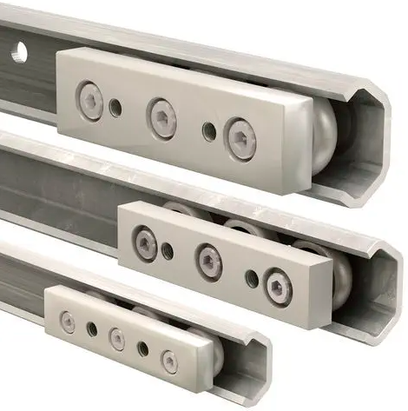

Конструкция направляющих COMPACT ECOLINE
Трехроликовые каретки в стальном профиле. Данная серия разработана для задач, в которых требуется обеспечить хорошие эксплуатационные характеристики по доступной цене. В серии представлено 3 типоразмера в зависимости от высоты профиля: 20, 30, 45.
Преимущества направляющих в стальном корпусе Push pull:
• Широкий диапазон рабочих температур
• Простота регулировки преднатяга каретки
• Стоимость
Применения направляющих COMPACT ECOLINE:
• Машиностроение: зоны ограждения, защитные двери, выдвижные конструктивные элементы различного назначения
• Медицина: медицинское оборудование выдвижные конструктивные элементы различного назначения
• Транспорт: железнодорожный подвижной состав, морские и речные суда, автомобили
• Пищевая промышленность: упаковочное и другое оборудование
• Строительные технологии
• Энергетика: промышленные печи и бойлеры
Легкие профильные направляющие gредставляют собой простое и экономичное решение для широкого круга задач, не требующих высокой частоты рабочих циклов. Они обладают отличным соотношением грузоподъемности, размера и стоимости, отличаются простотой монтажа и компактностью, что в совокупности делает данный продукт более привлекательным по сравнению как с самодельными решениями, так и с присутствующими на рынке решениями других производителей.
Трехроликовые каретки VL с универсальными массивами крепежных отверстий. Корпус кареток выполнен из листовой стали: углеродистой или нержавеющей. На корпусе кареток выполнены метки для корректного расположения в направляющей.
Концентрические и эксцентриковые ролики изготавливаются из подшипниковой стали, оснащены двумя защитными дисками (2Z). Все ролики заправлены смазкой на весь срок эксплуатации.
Эксплуатационные характеристики:
• Ролики заправлены смазкой на весь срок службы
• Доступные типоразмеры: 20 – 30 – 45
• Материал направляющих: оцинкованная сталь или нержавеющая сталь
• Материал роликов: подшипниковая сталь
• Диапазон рабочих температур: от –40 до + 120 °C
• Максимальная скорость: 1,5 м/с
• Максимальное ускорение: 2 м/с²
• Максимальная длина направляющих 30-го и 45-го типоразмера — 1520 мм
• Максимальная длина направляющей 20-го типоразмера — 480 мм
Примечания: Конструкцией каретки обеспечивается контакт её роликов с дорожками качения, расположенными по обеим сторонам направляющей, в шахматном порядке. Точки на корпусе каретки возле
соответствующей оси ролика указывает на концентрические ролики. Каретки предназначены для восприятия только радиальных и осевых нагрузок. Преднатяг регулируется изменением положения эксцентрикового ролика. Стыковка направляющих ECOLINE не рекомендуется. Дорожки качения направляющих не шлифуются. Для задач с высокой динамикой перемещений рекомендуется использовать серию COMPACT.
