Руководство по монтажу направляющих LR и LUR бренда Push pull
Отверстия типа «V» с зенковкой

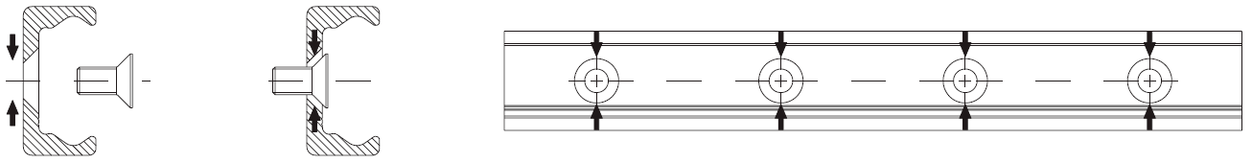

Направляющие с отверстиями с зенковкой следует применять в тех случаях, когда нет проблем с точностью выполнения резьбовых крепежных отверстий в несущей конструкции. Винты с потайной головкой центруют направляющую по существующему шаблону отверстий, поэтому здесь не требуется выравнивание направляющей по внешней базе.
Направляющие с отверстиями с зенковкой Push pull

Отверстия типа «C» с цековкой

При поставке направляющих с отверстиями типа С необходимо использовать винты TORX PUSH PULL с низкой головкой. Винт, как показано на рисунке, имеет некоторый люфт в крепежном отверстии, чтобы при монтаже можно было добиться оптимального положения направляющей. Поле T— это допуск положения винта внутри крепежного отверстия в направляющей. Фаски должны быть предусмотрены для обоих типов крепежных отверстий, минимальные значения приведены в таблице ниже.
Таблица размеров отверстий с цековкой типа «C»:  28, 35, 43, 63
Таблица размеров отверстий типа С с цековкой
Отверстия типа С с ценковкой Push pull

Таблица минимальных  значений фасок для крепежных отверстий с цековкой типа «C»:  28, 35, 43, 63
таблица минимальных значений фасок отверстий с цековкой типа с Push pull

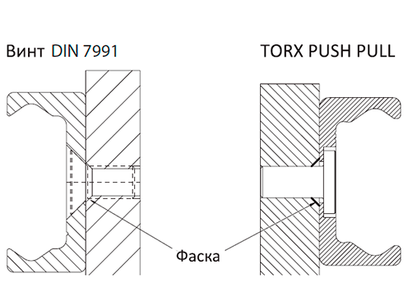

TORX-PUSH-PULL

Монтаж направляющей LR серии COMPACT

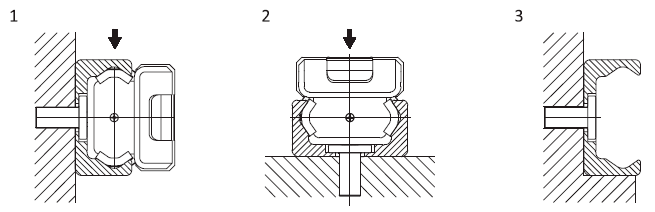

Направляющая LR может быть установлена в двух положениях относительно направления нагрузки. При осевой нагрузке (поз. 2) грузоподъемность каретки снижается из-за изменения контакта роликов с дорожками качения направляющей. Для увеличения грузоподъемности каретки нагрузка должна действовать в радиальном направлении (поз. 1). Количество крепежных отверстий, при условии использования винтов класса прочности 10.9, является достаточным для надежного крепления максимально нагруженной направляющей в нормальных условиях эксплуатации. Для тяжелых применений, с вибрациями или повышенными требованиями к жесткости, рекомендуется использовать опору для направляющей (поз. 3). Это уменьшит деформацию направляющей и снизит нагрузку на крепежные винты. Для установки направляющей с отверстиями типа С потребуется внешняя база для выравнивания. В некоторых случаях сама опора направляющей также используется в качестве базы для выравнивания. Направляющие с крепежными отверстиями типа V выравниваются по шаблону крепежных отверстий.
Монтаж направляющей LR серии COMPACT push pull

Монтаж направляющей LR серии COMPACT с применением упора

Монтаж направляющей с применением упора LR серии COMPACT push pull
1. Очистите монтажные поверхности упора от загрязнений и удалите заусенцы;
2. Прижмите направляющую к монтажной поверхности упора и закрутите все винты, не затягивая их;
3. Последовательно затягивайте винты указанным моментом, начиная с одного конца направляющей, продолжая прижимать направляющую к монтажной поверхности.
Таблица размеров винтов направляющих LR серии COMPACT: М5 (28), М6 (35), М8 (43), М8 (63)
таблица монтажа направляющей с применением упора LR серии COMPACT Push pull

Монтаж направляющей с отверстиями типа «C» без внешнего упора

1. Очистите монтажную поверхность от загрязнений и удалите заусенцы.
2. Приложите направляющую с установленной кареткой к монтажной поверхности, и слегка затяните крепежные винты до прилегания направляющей;
3. Установите на каретку индикатор часового типа, чтобы можно было измерить смещение направляющей относительно базовой поверхности. Теперь установите каретку в центре направляющей и выставите циферблатный индикатор на ноль. Перемещайте каретку вперед-назад в пределах двух промежутков между тремя наиболее близкими к центру крепежными винтами и выравнивайте направляющую. Выравняв, затяните винты в этой зоне с указанным выше моментом;
4. Теперь установите каретку на один конец направляющей и выровните ее по индикатору;
5. Последовательно затягивайте винты от конца направляющей к центру, перемещая каретку с индикатором. Убедитесь, что индикатор не показывает значительного отклонения. Достигнув центра, повторите процедуру с другого конца направляющей.

Монтаж направляющей LR с отверстиями типа «C» без внешнего упора серии COMPACT Push pull
Примечание: направляющая с крепежными отверстиями типа V центрируется по шаблону крепежных отверстий, а не по внешней базе. Поэтому такую направляющую можно устанавливать без каретки и индикатора.

Монтаж двух параллельных направляющих LR и LUR серии COMPACT

Для обеспечения нормальной работы пары параллельных LR или системы LR+LUR необходимо контролировать относительное положение направляющих при монтаже. Указанные предельные отклонения обусловлены максимально допустимым углом скручивания роликов в направляющей. При максимальном отклонении грузоподъемность каретки в направляющей LR снижается на 30%.
Таблица отклонений грузоподъемности каретки в направляющей LR серии COMPACT: 28, 35, 43, 63
Таблица отклонений грузоподъемности каретки в направляющей LR серии COMPACT
Монтаж двух параллельных направляющих LR и LUR серии COMPACT Push pull
Пример для V43:
при а = 500 мм –> b = a × tg (0,171) = 1,5 мм
При использовании пары параллельных направляющих LR необходимо контролировать отклонение параллельности направляющих относительно друг друга. Максимальные значения отклонений представлены в таблице ниже. Превышение этих значений приведет к снижению грузоподъемности кареток и уменьшению срока службы системы.
Таблица отклонение параллельности направляющих LR и LUR серии COMPACT относительно друг друга: 28, 35, 43, 63
Таблица отклонение параллельности направляющих LR и LUR серии COMPACT относительно друг друга
отклонения в направляющих LR и LUR серии COMPACT Push pull
Примечание: при проблеме с контролем параллельности направляющих рекомендуем использовать систему LR+LUR.

Монтаж двух параллельных LR с отверстиями типа «C»

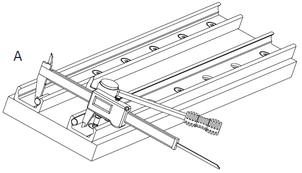

Монтаж двух параллельных LR с отверстиями типа «C» рисунок А
1. Очистите монтажные поверхности от загрязнений и удалите заусенцы. Установите первую направляющую согласно руководству по установке одной направляющей.
2. Закрепите вторую направляющую на концах и по центру. Затяните винт на конце «A» и замерьте расстояние между дорожками качения направляющих;
Монтаж двух параллельных LR с отверстиями типа «C» рисунок b
3. Затяните винт на конце «B» так, чтобы расстояние между дорожками качения не превышало измеренных значений в положении А при соблюдении допусков параллельности;

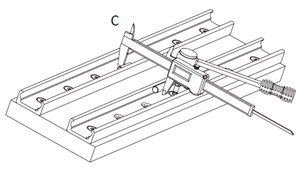

Монтаж двух параллельных LR с отверстиями типа «C» рисунок c
4. Затяните винт по середине «C» так, чтобы расстояние между дорожками качения направляющих было как можно ближе к среднему между значениями с концов A и B, насколько это возможно;
5. Затяните все оставшиеся крепежные винты, соблюдая требуемый момент затяжки.

Монтаж направляющих LR+LUR серии COMPACT

При использовании пары параллельных направляющих рекомендуется использовать комбинацию ведущей и компенсирующей направляющих: LR+LUR. Такая система способна компенсировать отклонение параллельности направляющих.
Монтаж направляющих LR+LUR серии COMPACT рисунок 1
1. Очистите монтажные поверхности от загрязнений и удалите заусенцы. Установите направляющую LR согласно руководству по установке одной направляющей;
2. Установите направляющую LUR, слегка затянув крепежные винты;
3. Установите каретки в направляющие и соедините их жесткой конструкцией, не затягивая винты;
Монтаж направляющих LR+LUR серии COMPACT рисунок 2
4. Переместите соединенные каретки в центр направляющих и затяните винты для крепления конструкции
5. Затяните центральные крепежные винты направляющей указанным моментом затяжки;
Монтаж направляющих LR+LUR серии COMPACT рисунок 3
6. Переместите соединенные каретки к одному из концов направляющих и последовательно, по мере прохождения кареткой крепежных отверстий направляющей, затягивайте оставшиеся винты.

Составные направляющие Push pull серии COMPACT

Составные направляющие Push pull серии COMPACT
Составные направляющие Push pull серии COMPACT
Направляющие можно стыковать для увеличения общей длины. При монтаже составных направляющих убедитесь в совпадении меток стыка. Рекомендуем разносить места стыка при использовании двух параллельных состыкованных направляющих.

Такие составные направляющие поставляются под заказ в виде комплекта направляющих с обработанными и маркированными торцами. В комплект также входят дополнительные крепежные винты фиксации относительного положения торцов направляющих. В несущей конструкции требуется учесть два дополнительных резьбовых отверстия около стыка направляющих.

Таблица размеров составных направляющих Push pull серии COMPACT: 28, 35, 43, 63
таблица размеров составных направляющих Push pull серии COMPACT

Монтаж составных направляющих LR+LUR серии COMPACT
После того как в несущей конструкции выполнены крепежные отверстия для направляющих, последние можно устанавливать в соответствии со следующей процедурой:
Монтаж составных направляющих LR+LUR серии COMPACT рисунок 1
1. Закрепите направляющие на монтажной поверхности, затянув все винты, кроме последних, на стыке направляющих.
2.Установите крепежные винты в крайние отверстия, не затягивая их.

Монтаж составных направляющих LR+LUR серии COMPACT рисунок 2
3. Установите соединительное устройство на стык направляющих и равномерно затяните оба его винта, пока дорожки не будут выровнены.
4. Калибровочными щупами проверьте зазор между задней гранью направляющей и монтажной
поверхностью. Если образовался зазор, его необходимо устранить, подложив компенсатор.

Монтаж составных направляющих LR+LUR серии COMPACT рисунок 3
5. Нижняя часть направляющих должна опираться в зоне стыка. Возможный зазор между направляющими и опорой должен быть также заполнен компенсатором.
6. Затяните винты направляющих в области стыка.
Монтаж составных направляющих LR+LUR серии COMPACT рисунок 4
7. Для направляющих с зенкованными отверстиями затяните оставшиеся винты, начиная от стыка. Для направляющих с отверстиями с цековкой сначала отрегулируйте рельс по внешней базе, а затем затяните оставшиеся винты, начиная от стыка.
8. Снимите соединительное устройство.


Установка роликов Push pull серии COMPACT

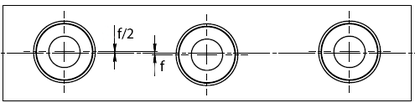

Для установки роликов в собственную конструкцию необходимо предусмотреть посадочные отверстия. Размеры и допуски представлены ниже. Рекомендуется использовать не более двух концентрических роликов.
Таблица размеров и допусков для установки роликов Push pull серии COMPACT: 28, 35, 43, 63
Таблица размеров и допусков для установки роликов Push pull серии COMPACT
Установка роликов Push pull серии COMPACT
Таблица размеров и допусков для установки роликов Push pull серии COMPACT рисунок 1
