Размеры и грузоподъемность направляющих LB EASYGUIDE

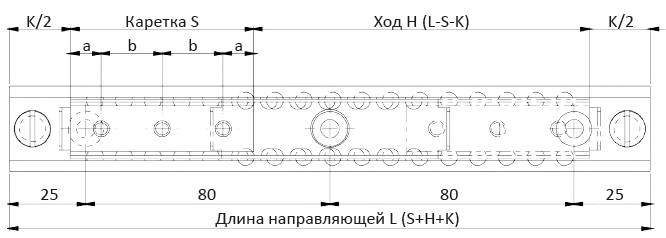

Направляющая с одной кареткой
Для обеспечения доступности всех крепёжных отверстий важно обеспечить следующее соотношение размеров: S < L/2 − K.
Для обеспечения надлежащей плавности хода важно обеспечить следующее соотношение: H ≤ 7S.

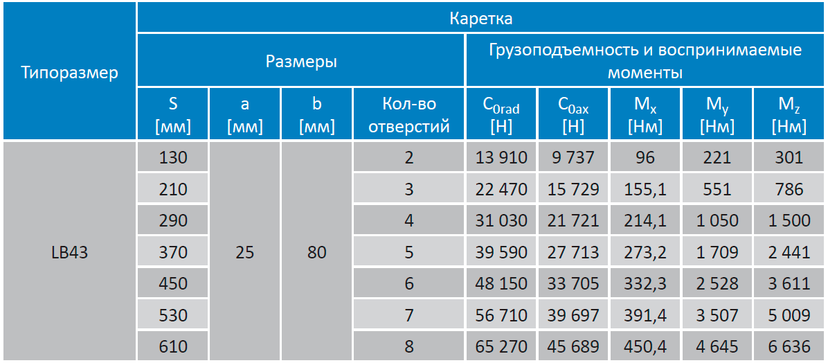

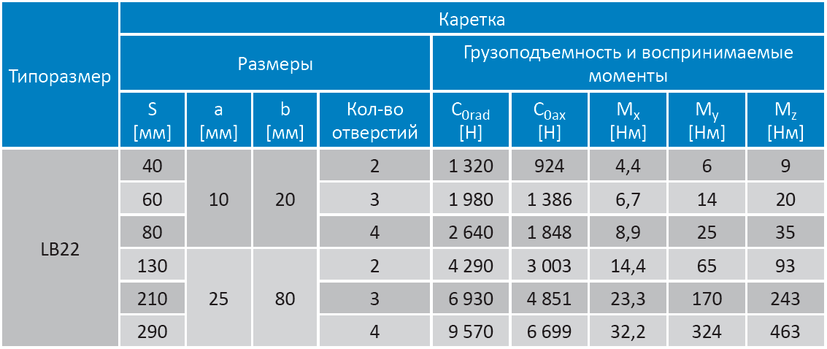

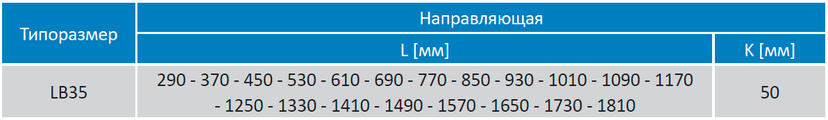

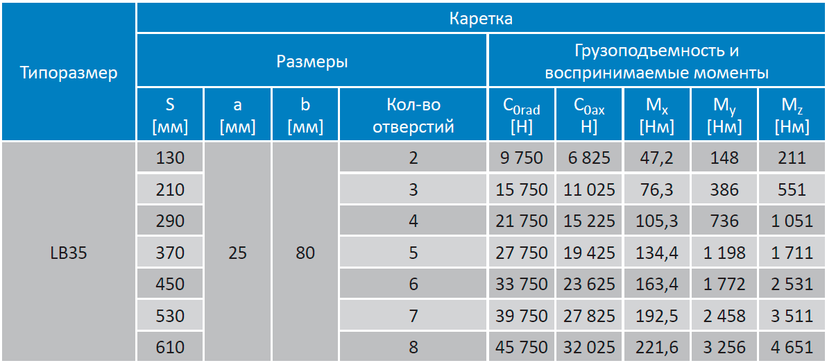

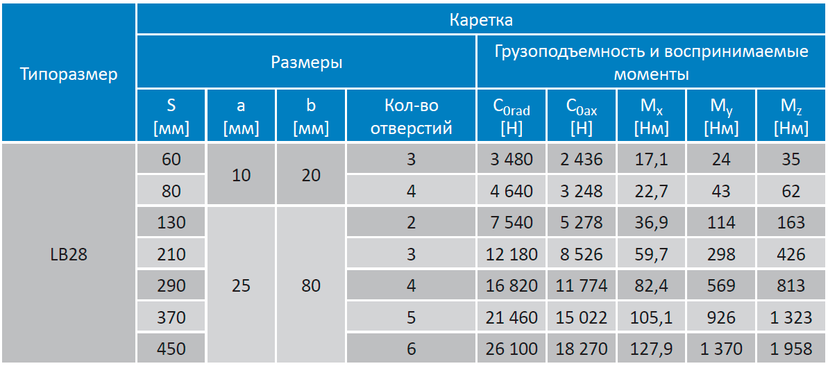

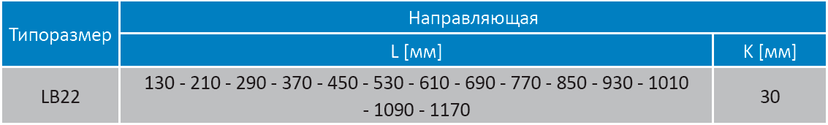

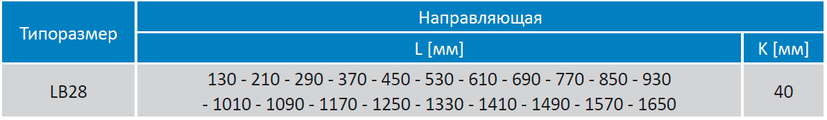

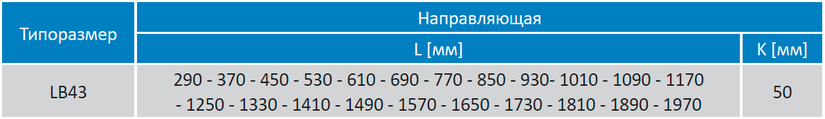

Таблица размеров и грузоподъемности кареток для направляющих LB EASYGUIDE
Перечень направляющих: LB22, LB28, LB35, LB43, LB63,
Примечание: в системах 63-го типоразмера в варианте исполнения с независимыми каретками, размер K увеличен до 110 мм. Размер увеличивается на 30 мм за каждую дополнительную каретку.
Направляющая LB с независимыми каретками
В этом варианте исполнения во внутреннем пространстве профиля перемещаются несколько независимых кареток, имеющие собственные сепараторы с шариками. В направляющей могут
использоваться каретки с различной длиной и ходом. Общая грузоподъемность зависит от количества кареток и их длин. Для обеспечения доступности всех крепежных отверстий важно обеспечить следующее соотношение размеров: S < L/2 - K. Для обеспечения надлежащей плавности хода важно обеспечить следующее соотношение: H ≤ 7S.

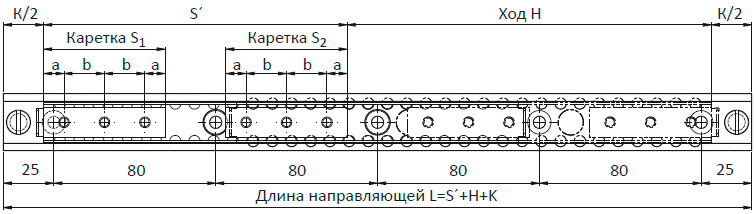

Направляющая LB с синхронизированными каретками
В данном варианте исполнения несколько кареток перемещаются в общем сепараторе с шариками внутри одного профиля. В одной направляющей могут использоваться каретки различной длины, но ход будет одинаковым для всех кареток. Общая грузоподъемность зависит от количества кареток и их длин. Для обеспечения доступности всех крепежных отверстий важно обеспечить следующее соотношение размеров: S < L/2 - K. Для обеспечения надлежащей плавности хода важно обеспечить следующее соотношение: H ≤ 7S.

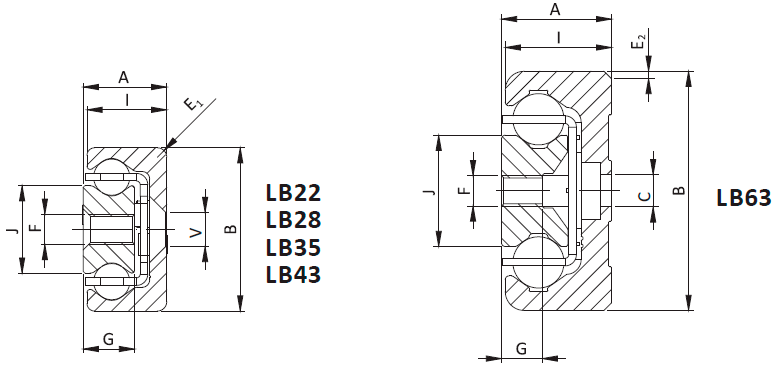

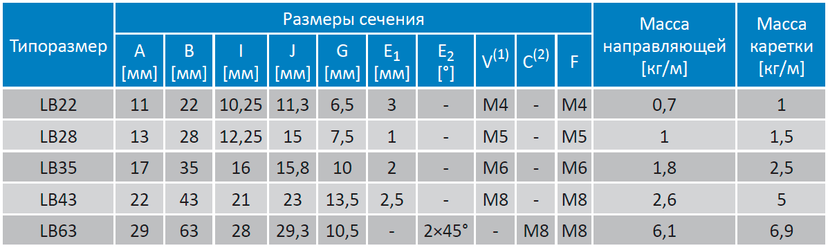

Таблица размеров сечения направляющих LB EASYGUIDE
Перечень направляющих: LB22, LB28, LB35, LB43, LB63
(1) Крепежные отверстия с зенковкой под винт с потайной головкой DIN 7991.
(2) Крепежные отверстия с цековкой под винт M8 DIN 7984.
